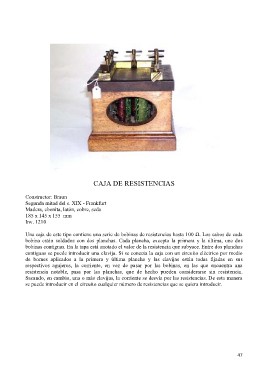

CAJA DE RESISTENCIAS

Constructor: Braun
Segunda mitad del s. XIX - Frankfurt
Madera, ebonita, latón, cobre, seda
185 x 145 x 155 mm
Inv. 1210
Una caja de este tipo contiene una serie de bobinas de resistencias hasta 100 Ω. Los cabos de cada
bobina están soldados con dos planchas. Cada plancha, excepto la primera y la última, une dos
bobinas contiguas. En la tapa está anotado el valor de la resistencia que subyace. Entre dos planchas
contiguas se puede introducir una clavija. Si se conecta la caja con un circuito eléctrico por medio
de bornes aplicados a la primera y última plancha y las clavijas están todas fijadas en sus
respectivos agujeros, la corriente, en vez de pasar por las bobinas, en las que encuentra una
resistencia notable, pasa por las planchas, que de hecho pueden considerarse sin resistencia.
Sacando, en cambio, una o más clavijas, la corriente se desvía por las resistencias. De esta manera
se puede introducir en el circuito cualquier número de resistencias que se quiera introducir.
